Description
Extraite d’une encyclopédie française de 1930, cette planche double face est un document exceptionnel sur l’histoire des télécommunications. Elle couvre deux siècles d’inventions — du télégraphe optique de Chappe aux émetteurs géants de la TSF — en 58 vignettes gravées sur deux faces complémentaires.

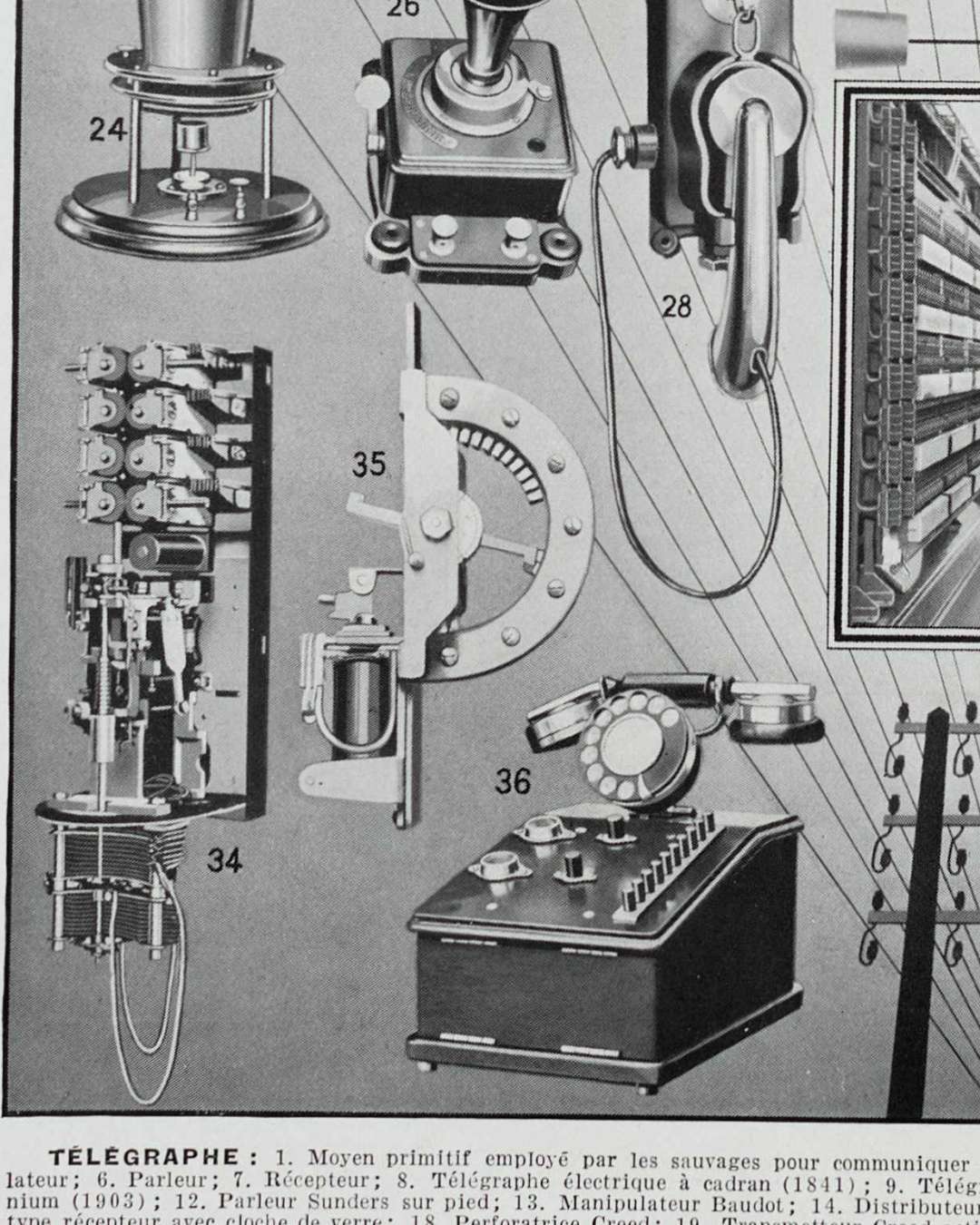

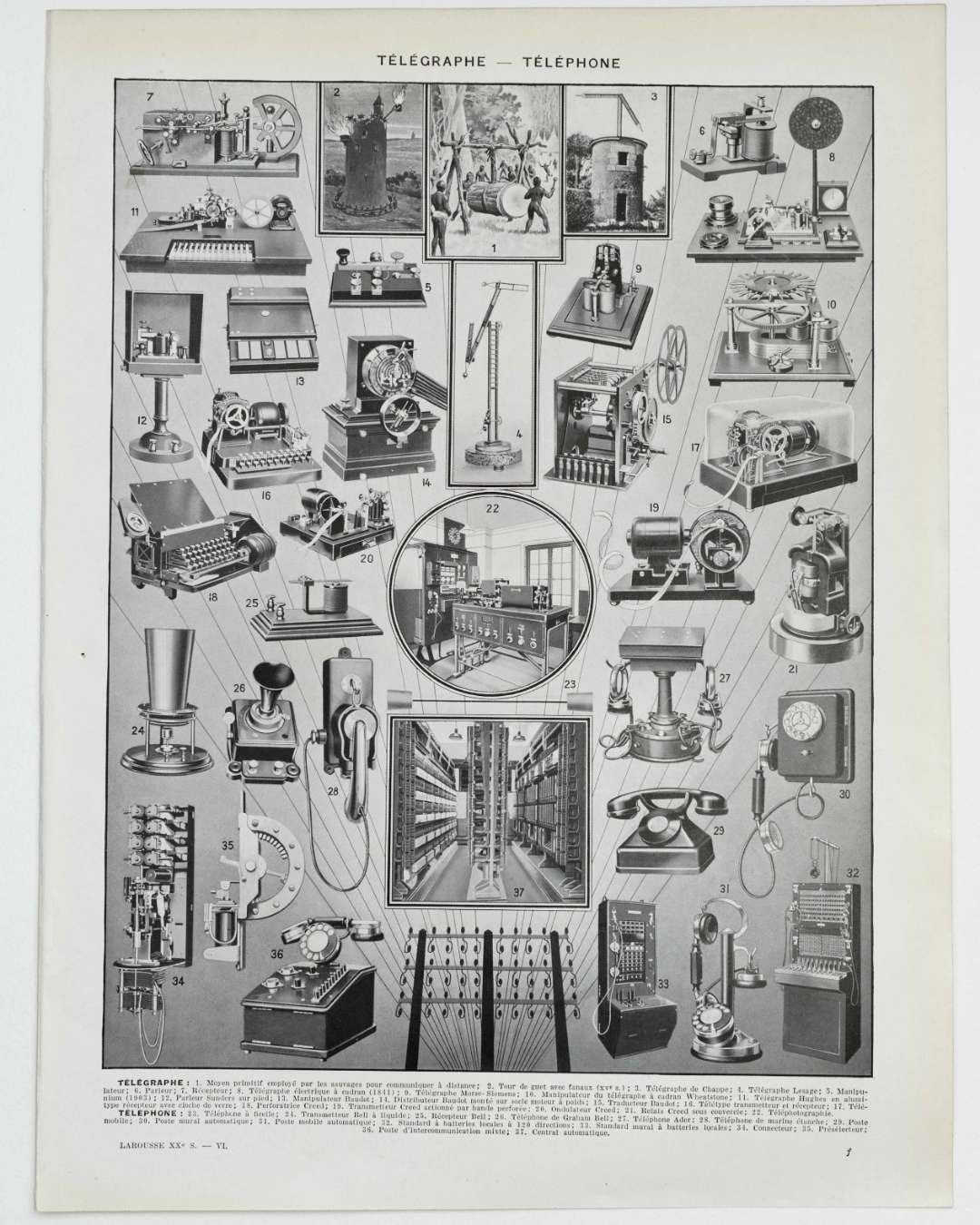

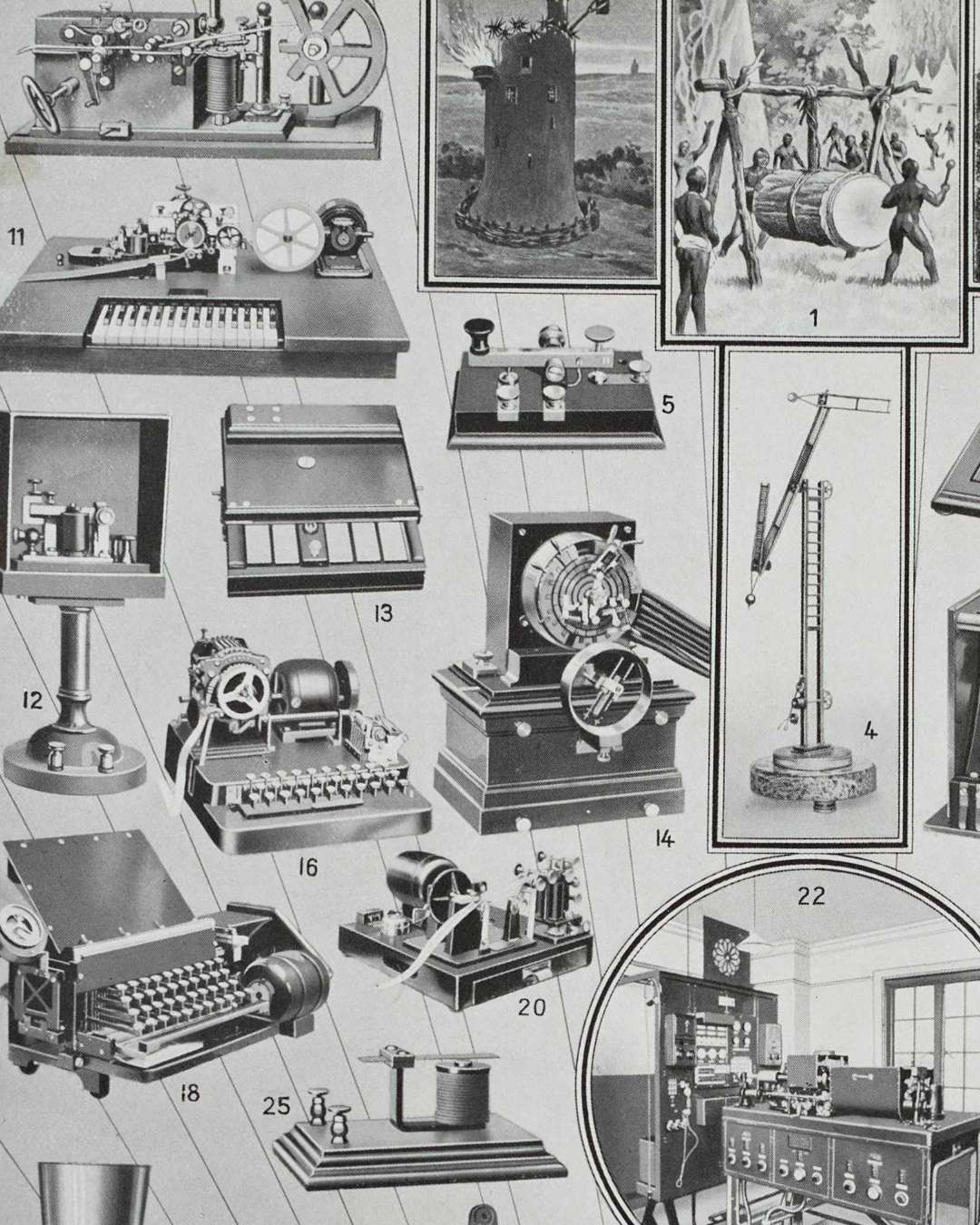

Recto NB — Télégraphe et Téléphone, 37 vignettes. Origines : moyen primitif employé par les sauvages pour communiquer à distance (n°1) ; tour de guet avec fanaux XVe s. (n°2) ; télégraphe de Chappe (n°3) ; télégraphe Lessage (n°4) ; Manipulanium 1902 (n°5). Télégraphie électrique : télégraphe électrique à cadran 1841 (n°8) ; télégraphe Morse-Siemens (n°9) ; manipulateur du télégraphe à cadran Wheatstone (n°10) ; télégraphe Hughes en aluminium (n°11) ; parleur Sundler (n°12) ; manipulateur Baudot (n°13) ; distributeur Baudot sur socle moteur à poids (n°14) ; traducteur Baudot (n°15) ; télétype transmetteur et récepteur (n°16) ; téléphotographe (n°17) ; perforatrice Creed (n°18) ; transmetteur Creed sur bande perforée (n°19) ; ondulateur Creed (n°20) ; relais Creed sous couvercle (n°21). Téléphone : transmetteur Bell à liquide (n°24) ; récepteur Bell (n°25) ; téléphone de Graham Bell (n°26) ; téléphone Ader (n°27) ; téléphone de marine étanche (n°28) ; poste mobile à cadran (n°29) ; poste mural automatique (n°30) ; poste mobile automatique (n°31). Centraux et connexions : central automatique vue d’ensemble (n°22, vignette circulaire) ; standard à batteries locales 128 directions (n°33) ; standard mural à batteries locales (n°34) ; connecteur (n°35) ; présélecteur (n°36) ; point d’intercommunication mixte (n°37).

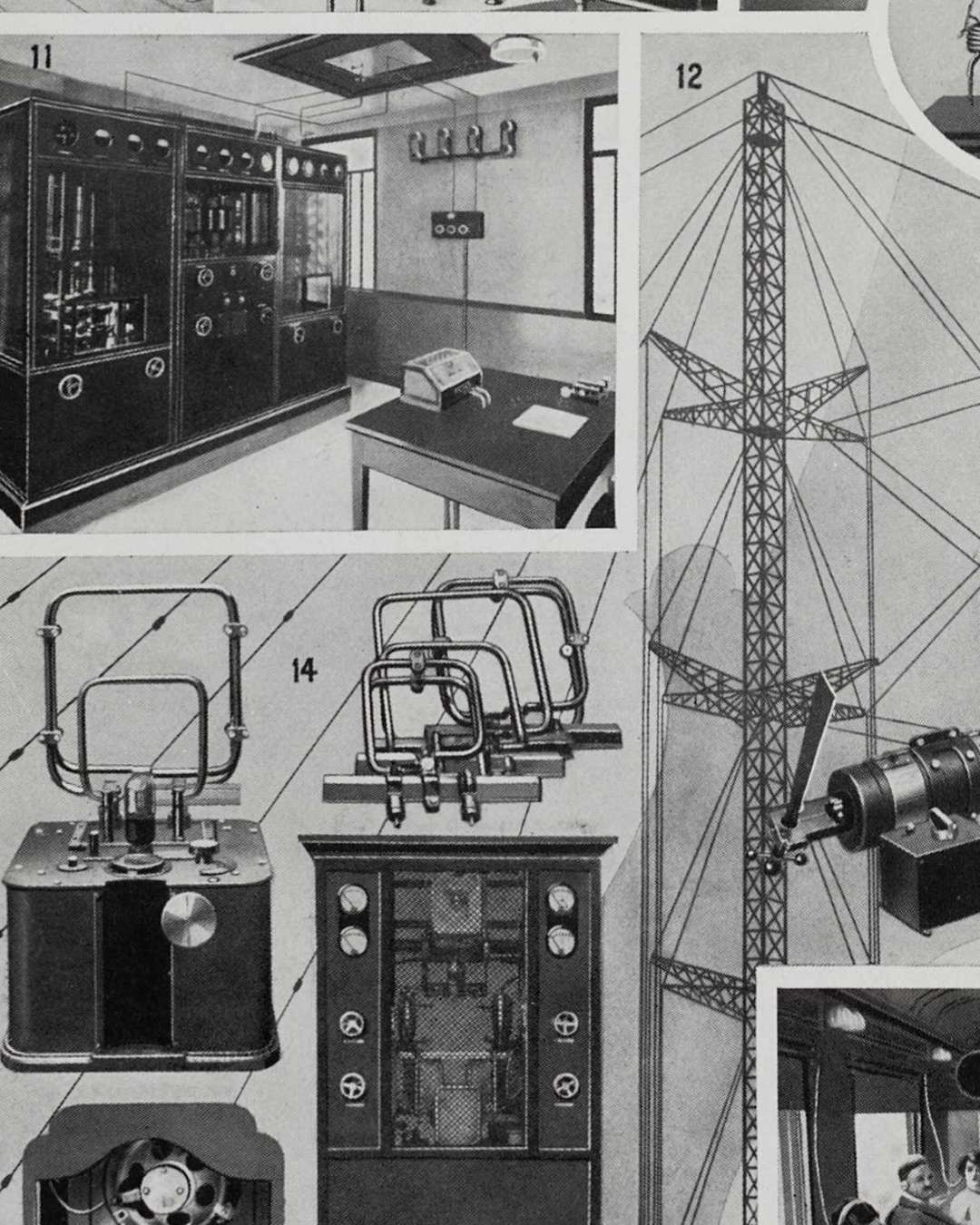

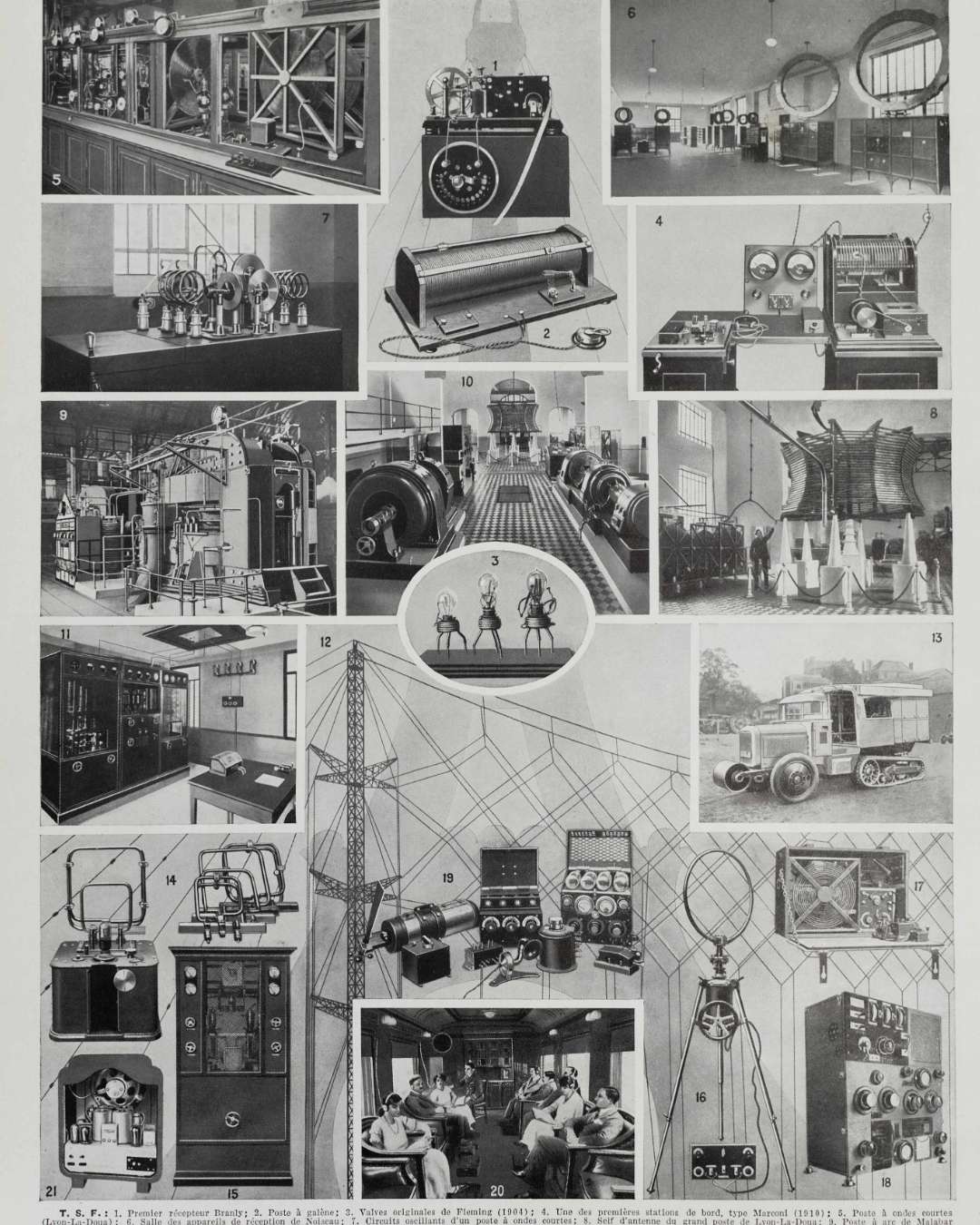

Verso NB — T.S.F. (Télégraphie Sans Fil), 21 vignettes. Pionniers : premier récepteur Branly (n°1) ; poste à galène (n°2) ; valves originales de Fleming 1904 (n°3, vignette circulaire) — les ancêtres de tous les tubes électroniques ; une des premières stations de bord type Marconi 1910 (n°4). Grand poste de Lyon-La-Doua : salle des appareils de réception de Noireau (n°6) ; circuits oscillants ondes courtes (n°5) ; self d’antenne du grand poste (n°7) ; poste d’arc de Malabar 2.100 kw (n°8) ; alternateurs et self d’antenne ondes longues (n°9) ; salle des appareils d’émission du radiophare d’Abbeville (n°10). Équipements spéciaux : fréquencemètre de précision pour la mesure des longueurs d’onde (n°11) ; pylône d’oscillation d’un émetteur radiotéléphonique (n°12) ; équipement télégraphique d’une voiture de la mission Citroën Centre-Asie (n°13) — le camion chenillé avec TSF embarquée dans les steppes d’Asie centrale ; self d’antenne portable (n°14) ; installation à cabine exiguë (n°15) ; radiogoniomètre portatif (n°16) ; poste transportable à dos de mulet (n°17) ; émetteur-récepteur à émission simultanée ondes longues et courtes (n°18) ; poste pour avions militaires en éléments séparés (n°19) ; installation de radio à l’intérieur d’un train Canadian National Railway (n°20) ; vue intérieure d’un poste à lampes (n°21).
Caractéristiques techniques
| Origine | Encyclopédie française, 1930 |
| Catégorie | Planche sciences, télécommunications |
| Format | 31,5 × 24 cm (hauteur × largeur) |
| Impression | Recto noir et blanc · Verso noir et blanc |
| Recto | Télégraphe et Téléphone : 37 vignettes — Chappe, Morse, Baudot, Creed, Bell, Ader, centraux automatiques |
| Verso | T.S.F. : 21 vignettes — Branly, Fleming, Marconi, Lyon-La-Doua, mission Citroën Centre-Asie |
| État | Bon état, patine d’époque |
| Authenticité | Garanti original, pas une reproduction |
Pour qui ?
Ce document s’adresse aux passionnés d’histoire des techniques et des télécommunications, aux amateurs de radio vintage et de TSF, aux collectionneurs de documents techniques anciens, et aux amateurs de la mission Citroën Centre-Asie. Idéale pour un bureau, un atelier ou une bibliothèque, ou comme cadeau pour un ingénieur, un radioamateur, un passionné de communication ou un amateur des grandes aventures techniques des années 1920-1930.
Expédition soignée sous protection rigide. Document original.
